装配式pc生产线各工位介绍

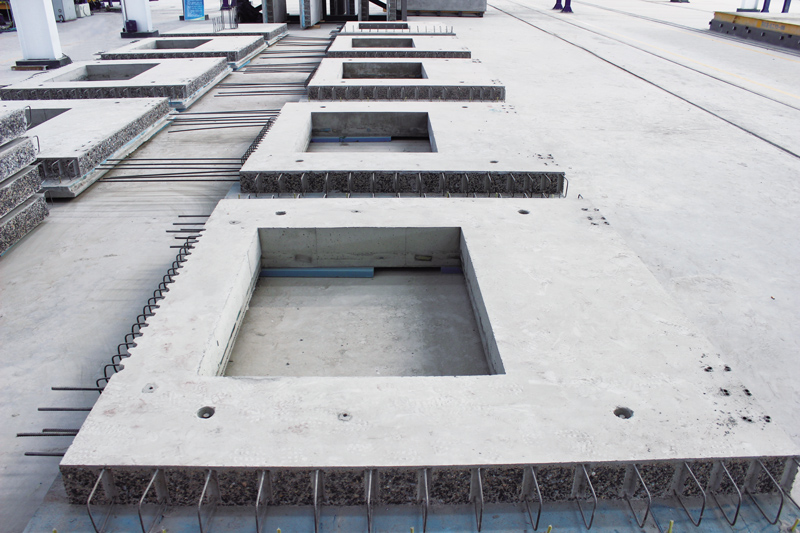

pc生产线预制混凝土构件基本概念：

pc生产线预制混凝土构件是指在工厂中通过标准化、机械化方式加工生产的混凝土部件，其主要组成材料为混凝土、钢筋、预埋件、保温材料等。由于构件在工厂内机械化加工生产，构件质量及精度可控，且受环境制约较小。采用预制构件建造，且备节能减排、减噪降尘、减员增效、缩短工期等诸多优势。

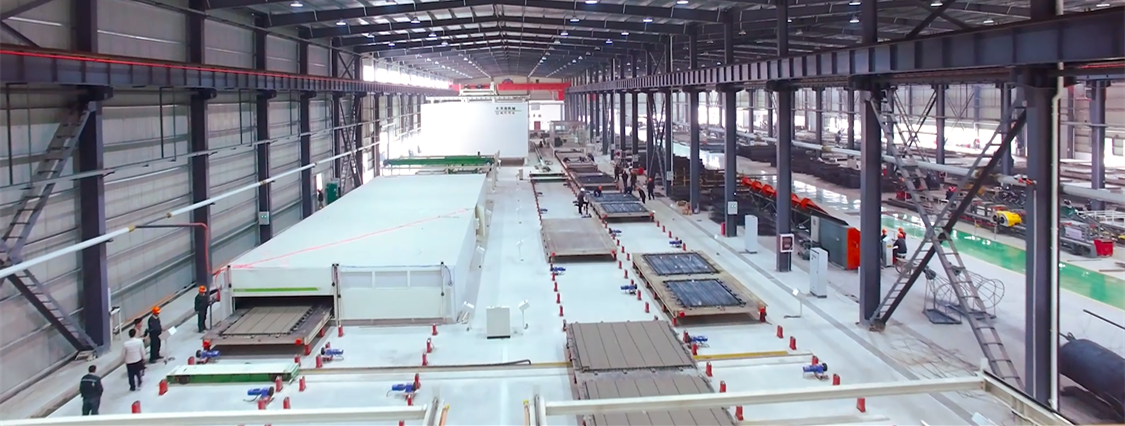

装配式pc生产线各工位介绍：

一、中央控制系统
是PC生产线的核心、集PMS、ERP系统、监控系统于一体，是实现自动化、智能化的核心。ERP系统可实现构件的订单
生产、发运、安装、等全生命周期管理。

二、布料系统：
混凝土输送料斗：（用来输送混凝土的单元，功率3KW，行走速度40m/min）、
混凝土布料机 : （横向和纵向的布料方式，，液压闸门控制，料斗容积在1.5--3m3）
振动台 ： （采用附着式振源，变频可调，采用垂直和水平横向共振，功率24KW）

三、模台预处理系统：
清理机： （是用于清理模台表面残留及浮尘，规格:4900*1800*1560mm）
喷涂机 ： （喷涂脱模剂、雾化系统喷涂，喷涂宽度4000mm，）
数控划线机 ：（ 用于模台表面划线、控制系统划线精度高，）
拉毛机： （是用于叠合楼板表面拉毛的处理）
抹光机： （构件表面打磨修光。功率 :3.5KW）
口振动赶平机：（可升降，二级减振、有效解决振动杆与振动架之间的振动问题，）



四、养护系统：
养护窑 ：（独立两座密闭养护仓，蒸汽加热带有地理控温系统，加快构件养成，4列7层）
码垛车 ：（用于构件运输码垛，功率80KW）

五、模台循环系统：
模台横移车： （模台在线上的横向运转，功率3KW）
支撑滚轮： （承重输送轮、独立固定地面，承载3T）
感应防撞装置：（模台支撑和输送、防止模台碰撞，感应范围20M）
驱动轮 ： （输送系统单元,采用耐高耐摩擦特种檬胶，功率1.5KW）
翻转机 ： （pc生产线翻转机用于内外墙板以及需要垂直吊装的构件的翻转，翻转能力30t，角度85°）
